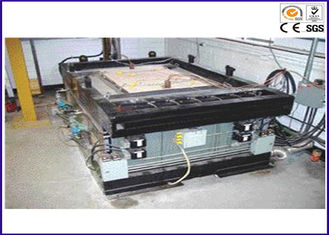

Thiết bị thử nghiệm cháy quy mô lớn nằm ngang BS 476 Phần 20 cho điều kiện cháy, hãng Yu Yang

Thiết bị thử nghiệm cháy quy mô lớn nằm ngang BS 476 Phần 20 cho điều kiện cháy, hãng Yu Yang được thiết kế để chịu được các điều kiện cháy nổ, chẳng hạn như các tình huống cháy trong đường hầm ở châu Âu. Có thể chất tải theo phương thẳng đứng với mọi cấu hình lên đến 250 tấn và chất tải theo phương ngang lên đến 100 tấn.

Lò nung có khả năng đáp ứng tiêu chuẩn chống cháy AS 1530.4, BS 476 Phần 20–24, ISO 834, ISO 3008, ISO 3009 và ASTM E119.

Tính năng:

Lò nung có thể kiểm tra những điều sau:

Mẫu vật treo tường – 4580mm (Rộng) x 3640mm (Cao) x 300mm (Sâu)

Mẫu vật đặt sàn – Dài 4750mm x Rộng 3775mm x Cao 300mm

Cột – Rộng 500mm x Sâu 500mm x Dài 3000mm

Thanh dầm – Rộng 350mm x Sâu 350mm x Dài 5000mm

Tấm composite – theo quy định

Dầm chữ T – theo quy định

Các thành phần đường hầm – theo quy định.

Thiết kế ý tưởng về lò nung đang hoạt động.

Lò đốt có khả năng tạo ra các đường cong nhiệt độ lửa sau:

Rijkswaterstaat, NL (RWS)

Hydrocarbon biến tính, FR (HCM)

Hydrocarbon Eurocode 1 (HC)

RABT-ZTV (tàu hỏa) G

RABT-ZTV (xe hơi), G

Tòa nhà xây bằng cellulose theo tiêu chuẩn ISO 834

Tiêu chuẩn:

BS 476 (20-24), BS EN 1363 (1-2), BS EN 1364 (2), BS EN 1365 (2-4), BS EN 1366 (1-3), ASTM E 119, ASTM E 814, ASTM E 1966, UL 263, UL 1709, UL 1479, UL 2079, UL10 (BC), ISO 834 (1, 5-7, 9), ISO 6944 (1-2), ISO 3008

Sự miêu tả:

Khả năng chống cháy của vật liệu cấu thành nên một kết cấu là một công cụ vô cùng quan trọng trong việc đánh giá hiệu suất của các yếu tố xây dựng được sử dụng trong các quy định.

Thông số kỹ thuật:

Lò thử nghiệm khả năng chống cháy nằm ngang là thiết bị cần thiết để đánh giá khả năng chống cháy của kết cấu, cột hoặc trụ đỡ nằm ngang, và cung cấp phương pháp định lượng khả năng chịu nhiệt độ cao của vật liệu khi ở vị trí nằm ngang. Điều này được thực hiện bằng cách đánh giá một số yếu tố hiệu suất như khả năng chịu tải, khả năng ngăn chặn đám cháy và hệ số truyền nhiệt của vật liệu và hệ thống.

1. Khả năng thực hiện cả các thử nghiệm chịu tải và không chịu tải trên các mẫu thử nghiệm nằm ngang và các dầm được lắp đặt trong khung giữ tùy chỉnh.

2. Cấu trúc vượt trội và an toàn – tường lò gồm lớp lót bằng gạch chịu lửa cách nhiệt, vật liệu đúc chịu lửa và tấm sợi khoáng ở mặt lạnh, và gạch chịu lửa cách nhiệt được neo vào tường bằng các khối đúc tại chỗ chịu nhiệt cao ở mặt nóng.

3. Mái nhà có thể tháo rời, được lót bằng gạch định hình và neo giữ bằng vật liệu chịu lửa đúc tại chỗ.

4. Vỏ lò nung được làm bằng các tấm thép mềm gia cường bằng các thanh thép hình chữ C, dầm chữ I và các tiết diện thép để chống lại sự biến dạng kết cấu do nhiệt.

Cấu trúc máy

5. Khung giữ mẫu vật được cố định bằng tối thiểu 4 bộ kẹp.

6. 4 cửa sổ quan sát làm bằng kính thạch anh chịu nhiệt cho phép người vận hành quan sát toàn bộ mẫu thử trong quá trình thử nghiệm cháy.

7. Một cửa trượt làm bằng alumina nhẹ được bao bọc trong khung cách nhiệt, làm mát bằng không khí. Điều này sẽ giúp chắn nhiệt từ lò nung khi các cửa quan sát không được sử dụng.

8. 20 bộ đầu đốt trộn vòi phun chịu nhiệt (2 nhóm, mỗi nhóm 10 bộ). Mỗi đầu đốt được thiết kế để sử dụng khí dầu mỏ hóa lỏng và có bộ phận giám sát ngọn lửa để đảm bảo tất cả các thiết bị đốt hoạt động ở chế độ an toàn mọi lúc. Tất cả các hệ thống an toàn ngọn lửa cần thiết, hệ thống mồi lửa gián đoạn và cảm biến nhiệt độ đều được tích hợp.

9. Bảng điều khiển đốt lò được thiết kế để hoạt động ở cả chế độ tự động hoàn toàn và chế độ điều khiển thủ công. Việc đánh lửa tự động các đầu đốt được thực hiện thông qua một công tắc nút nhấn. Điều này sẽ khởi động các đầu đốt dựa trên đường cong gia nhiệt được thiết lập sẵn, chẳng hạn như đường cong được mô tả trong BS 476 Phần 20-24, EN 1363 và Đường cong Hydrocarbon của IMO. Điều khiển đầu đốt thủ công cho phép đánh lửa từng đầu đốt riêng lẻ theo ý muốn.

10. Kích thước khu vực thử nghiệm: 3000mm (Rộng) x 4000mm (Cao) x 1000mm (Sâu)
