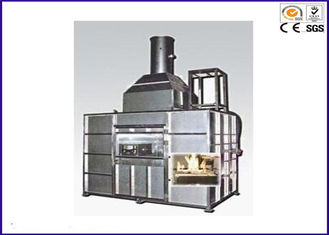

Thiết bị kiểm tra khả năng chống cháy – Máy thử ống/vòi, hãng Yu Yang

Thiết bị kiểm tra khả năng chống cháy – Máy thử ống/vòi, hãng Yu Yang kiểm tra khả năng chống cháy của các phụ kiện chữa cháy đáp ứng ba tiêu chuẩn sau: Kiểm tra khả năng chống cháy của van (ISO 10497), Kiểm tra khả năng chống cháy của cụm ống mềm (ISO 19921 & 19922), Kiểm tra khả năng chống cháy của ống nhựa (FTP II Res A 753).
Sau khi mô phỏng đám cháy bằng đầu đốt được chỉ định trong các tiêu chuẩn, máy sẽ kiểm tra khả năng chống cháy của các loại van khác nhau trong điều kiện áp suất bên trong, cụm ống mềm có nhiều đường kính danh nghĩa và hộp/thiết bị hộp nhựa, sau đó tiến hành đo độ kín nước của từng thử nghiệm.

Tiêu chuẩn:

ISO 19921&2, ISO 10497, FTP II Res A 753

Thông số kỹ thuật :

1. Kích thước buồng thử nghiệm: (Rộng) 1.700mm x (Sâu) 900mm x (Cao) 2.000mm

2. Kích thước mũ trùm đầu: (Rộng) 1.700mm x (Sâu) 900mm x (Cao) 2.000mm

3. Kích thước ống dẫn: Ø400 x 2.000 (chiều dài) mm

4. Quạt hút: Điện áp cuộn dây: 180V / Tốc độ quay: 3000 vòng/phút / Công suất: 1.5HP

5. Nguồn nhiệt

Đầu đốt dạng ống: (Rộng) 150mm x (Sâu) 500mm / Vòi phun: 20 cái/ 0.1m2 / Thép không gỉ 304
Đầu đốt đa ống: (Rộng) 100mm x (Sâu) 420mm / Đầu đốt dạng tia: 15 cái / Thép không gỉ 304

6. Bộ điều khiển lưu lượng khối

Bộ điều khiển lưu lượng khối khí (C3H8) 150 SLPM / Tín hiệu đầu ra: 0 ~ 5V / Độ chính xác ±1 FS
Bộ điều khiển lưu lượng khối không khí 300 SLPM / Tín hiệu đầu ra: 0 ~ 5V / Độ chính xác ±1 FS

7. Bình chứa nước Kích thước: Ø350 x L500 mm

8. Bơm tăng áp: AC 220V / Tối đa 20Bar

9. Kích thước khối đo nhiệt lượng: (Rộng) 38mm x (Sâu) 38mm x (Cao) 38mm.
Cặp nhiệt điện loại K: Ø3.2mm, (Dài) 235mm.

10. Hệ thống DAQ: Mô-đun đầu vào/đầu ra tương tự 2 kênh / Dải đo: ± 10VDC;
Mô-đun đầu vào/đầu ra kỹ thuật số 2 kênh / Dải đo: ± 5VDC



Thông số kỹ thuật
Kích cỡ	(Rộng) 1700 x (Sâu) 900 x (Cao) 2000 mm
Quyền lực	220VAC, 50Hz, 10A
Cân nặng	300kg
Tiện ích	Bình gas LPG



Đặc trưng :

1. Được thiết kế với giao diện người dùng đồ họa (GUI) đơn giản dành cho người dùng sử dụng các công cụ phát triển Labview.

2. Được thiết kế để ghi và lưu dữ liệu theo thời gian thực bằng logic điều khiển tự động nhằm đảm bảo tính khả thi của thử nghiệm.

3. Phân tích dữ liệu và in các biểu mẫu báo cáo theo yêu cầu của người dùng.

4. Được thiết kế chỉ để thay thế đầu đốt trong các buồng thử nghiệm tương đương nhằm cho phép thử nghiệm ba tiêu chuẩn.

5. Bài kiểm tra FTP II Res A 753 cho phép kiểm tra Cấp độ 1 ~ 3

6. Được làm bằng thép không gỉ, buồng thử nghiệm có khả năng chịu nhiệt và chống ăn mòn.

7. Vị trí đầu đốt có thể được điều chỉnh để hiệu chỉnh các thử nghiệm ống dẫn và van khác nhau.

Kết quả kiểm tra

1. Nhiệt độ trung tâm của ngọn lửa

2. Nhiệt độ ngọn lửa của đầu vào nước

3. Nhiệt độ nước tại đầu vào quan tài
