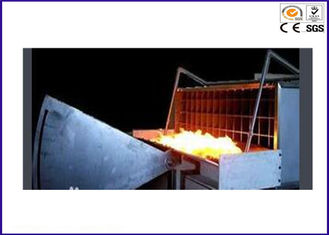

Thiết bị kiểm tra khả năng chống cháy bền bỉ UL 790 – Máy kiểm tra khả năng lan truyền tia lửa điện của pin mặt trời, hãng Yu Yang

Thiết bị kiểm tra khả năng chống cháy bền bỉ UL 790 – Máy kiểm tra khả năng lan truyền tia lửa điện của pin mặt trời, hãng Yu Yang mô phỏng ảo đám cháy bên ngoài để đánh giá khả năng chống cháy của mái nhà và các yếu tố vật lý khác, nhằm đáp ứng các tiêu chuẩn thí nghiệm lan truyền ngọn lửa (lớp A~C), trong trường hợp A là 1,82m, B là 2,4m và C là 3,9m. Đây là thiết bị dùng để dịch chuyển vật liệu thử nghiệm và mô phỏng sự tiếp xúc và sụp đổ của kết cấu mái nhà.

Tiêu chuẩn s:

UL 1730: Thiết bị giám sát và phụ kiện cho đầu báo khói trong các căn hộ riêng lẻ của khu chung cư và phòng khách sạn/nhà nghỉ: Thiết bị báo động vận hành bằng điện cho đầu báo khói kiểu dân dụng.

UL 790: Phương pháp thử nghiệm tiêu chuẩn về khả năng chống cháy của vật liệu lợp mái

IEC 61730-2 Phụ lục A: Thử nghiệm cháy, thử nghiệm lan truyền ngọn lửa và thử nghiệm cháy lan.

ASTM E 108-04: Phương pháp thử nghiệm tiêu chuẩn về khả năng chống cháy của vật liệu lợp mái

KS C IEC 61730-2 Phụ lục A: Thử nghiệm khả năng chống cháy, Thử nghiệm lan truyền ngọn lửa và thử nghiệm cháy lan.

Thông số kỹ thuật :

Phòng thử nghiệm để lắp đặt thiết bị.

– Vật liệu nên bao gồm vật liệu chống cháy tối thiểu với các tấm sandwich có chứa polyurethane chống cháy. (Đề xuất tấm sandwich làm từ bông thủy tinh)

– Kích thước: 7.000(Rộng) × 4.000(Sâu) × 4.000(Cao) hoặc lớn hơn.

Sàn thử nghiệm

Mái hiên và gờ mái

Ống dẫn khí

Tấm ván không cháy

Hệ thống đánh lửa tự động

Dấu hẹn giờ 7 đoạn

Hệ thống đo vận tốc

Bộ điều khiển DAQ

Vận hành bằng máy tính • Thích hợp để loại bỏ hơi ẩm trong khí nén hoặc khí nitơ.

Điện áp nguồn: 220 V – 60 Hz

Đặc trưng :

Độ nghiêng của tấm đế có thể dễ dàng điều chỉnh bằng xi lanh khí nén.

Tấm chống cháy được gắn vào mái hiên của Sàn Thử nghiệm.

Sử dụng van điều khiển tự động để điều chỉnh điều kiện nhiệt độ theo từng cấp độ.

– Loại A, B: 760 ±28°C (1400 ±50°F) – 21.000 ~ 22.000 Btu/phút (369 ~ 387 kWh)

– Loại C: 704 ±28°C (1300 ±50°F) – 18.000 ~ 19.000 Btu/phút (316 ~ 334 kWh)

Mỗi loại khí được cung cấp cho đầu đốt đều tuân theo một phương pháp đo lường và điều khiển khác nhau.

– LNG: Sử dụng MFM, đo lưu lượng chính xác (Lưu lượng được điều khiển bởi van tự động)

– LPG: Sử dụng MFC để đo lường và điều khiển lưu lượng chính xác.

Hệ thống biến tần duy trì tốc độ gió: 19±8 km/h (5,5 m/giây) trên sàn thử nghiệm.

Phương pháp đánh lửa tự động được thiết kế để kiểm tra và đánh lửa đồng thời.

Tấm dẫn hướng được gắn vào ống dẫn khí nhằm mục đích bảo vệ khỏi sự nhiễu loạn dòng khí được cung cấp cho buồng thử nghiệm.

Tấm điều chỉnh độ dốc để điều chỉnh hướng luồng khí được lắp đặt trong ống dẫn khí.

Một đầu đốt riêng biệt được lắp đặt để kiểm tra khả năng đốt cháy.

Cảm biến nhiệt được lắp đặt ở vị trí cách đầu đốt 58,7mm, đo được nhiệt độ là 888±28°C.

Sử dụng hệ thống DAQ được lập trình để điều khiển và đo lường tự động.

Kết quả kiểm tra :



1) Tiêu chí hiệu suất chung về sự lan truyền ngọn lửa.

Bất kỳ phần nào của vật liệu lợp mái (mô-đun hoặc tấm) bị thổi bay hoặc rơi khỏi Sàn thử nghiệm dưới dạng các khối bốc cháy hoặc phát sáng.

Mái nhà có thể bị lộ ra do lớp phủ mái bị vỡ, trượt, nứt hoặc biến dạng.

Trường hợp an toàn cháy nổ loại A: Phạm vi lan truyền ngọn lửa là 1,82 mét, trường hợp an toàn cháy nổ loại B: Phạm vi lan truyền ngọn lửa là 2,4 mét.

Trường hợp an toàn cháy nổ loại C: Phạm vi lan truyền ngọn lửa là 3,9M, khoảng cách lan truyền ngọn lửa được đo từ mép trước của mẫu vật.

Trong quá trình thử nghiệm, hiện tượng lan truyền ngọn lửa xảy ra ở cả hai phía từ đường tiếp xúc trực tiếp với ngọn lửa thử nghiệm. Sự lan truyền ngọn lửa bao gồm ngọn lửa phía trên (tiếp xúc bề mặt với ngọn lửa bên ngoài) và ngọn lửa ở khoảng cách xa hoặc bất kỳ ngọn lửa nào ở giữa đường đi của ngọn lửa.

2) Tiêu chí đánh giá chung về khả năng cháy của nhãn hiệu.

Bất kỳ phần nào của mô-đun hoặc bảng điều khiển bị thổi bay hoặc rơi khỏi bệ thử nghiệm dưới dạng các mảnh cháy hoặc phát sáng.

Một phần của mái nhà, hoặc một phần của mô-đun hoặc tấm được thiết kế để lắp đặt liền khối hoặc tạo thành một phần của cấu trúc mái nhà, rơi ra dưới dạng các hạt phát sáng.

Ngọn lửa của mô-đun hoặc tấm pin vẫn tiếp tục cháy.
