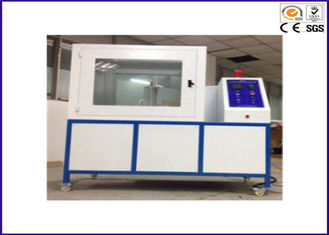

Thiết bị kiểm tra khả năng bắt lửa của mô-đun PLC dành cho vật liệu cách nhiệt theo tiêu chuẩn ISO 8142, hãng Yu Yang

Thiết bị kiểm tra khả năng bắt lửa của mô-đun PLC dành cho vật liệu cách nhiệt theo tiêu chuẩn ISO 8142, hãng Yu Yang có thể được sử dụng để xác định hiệu suất của vật liệu cách nhiệt dạng đóng gói lỏng lẻo, tấm chăn, khối, tấm và vỏ ống cách nhiệt đúc sẵn cũng như các sản phẩm cách nhiệt khác ở nhiệt độ vận hành tối đa.

Tiêu chuẩn:

ISO 8142:1990 Cách nhiệt — Các đoạn ống sợi khoáng nhân tạo được định hình sẵn và liên kết — Phụ lục A của tiêu chuẩn kỹ thuật

GB/T17430-1998, ASTM C411-82, ASTM C447-85

Thông số kỹ thuật:

Thông số kỹ thuật của tấm gia nhiệt và ống gia nhiệt

Tấm gia nhiệt

• Tấm gia nhiệt được làm bằng chất liệu thép không gỉ 304.

• Diện tích thử nghiệm của tấm đạt kích thước 900 x 450 mm.

• Tấm gia nhiệt được bao quanh bởi một lớp bảo vệ.

• Chiều rộng của lớp bảo vệ này đạt mức 80 mm.

• Ít nhất năm cặp nhiệt điện được lắp ở bề mặt dưới.

• Linh kiện dùng để đo nhiệt độ bề mặt tấm gia nhiệt.

• Bốn cặp nhiệt điện cố định trên đường chéo vùng gia nhiệt.

• Khoảng cách từ vị trí lắp đến mỗi góc là 150 mm.

• Cặp nhiệt điện thứ năm đặt ở trung tâm tấm gia nhiệt.

• Nhiệt độ tại mọi điểm không thấp hơn mức yêu cầu.

• Nhiệt độ phải nằm trong khoảng sai số 5 phần trăm.

• Hoặc sai số nhiệt độ nằm trong khoảng 15 độ C.

• Quy trình lấy giá trị nhỏ hơn trong hai mức làm chuẩn.

Ống gia nhiệt

• Ống gia nhiệt được làm bằng thép không gỉ SUS304.

• Chiều dài của ống gia nhiệt đạt mức 2 mét.

• Đường kính danh nghĩa của ống gồm ba loại khác nhau.

• Ba kích thước đường kính là 88 mm và 108 mm và 133 mm.

• Ba ống gia nhiệt được thiết kế bố trí cạnh nhau.

• Vỏ cách nhiệt đúc sẵn có thể thử nghiệm riêng biệt.

• Đầu ống trang bị đoạn bảo vệ và bộ gia nhiệt phụ.

• Chiều dài bộ gia nhiệt phụ không dưới 75 mm.

• Thiết kế giúp ngăn mất nhiệt quá mức ở đầu mẫu.

• Cứ mỗi 0.3 mét ống được trang bị một cặp nhiệt điện.

• Các cặp nhiệt điện bố trí xoắn ốc quanh ống gia nhiệt.

• Khoảng cách bố trí giữa các cặp nhiệt điện là 90 độ.

• Nhiệt độ tại mọi điểm không thấp hơn mức yêu cầu.

• Nhiệt độ phải nằm trong khoảng sai số 5 phần trăm.

• Hoặc sai số nhiệt độ nằm trong khoảng 15 độ C.

• Quy trình lấy giá trị nhỏ hơn trong hai mức làm chuẩn.

Bên trong sở hữu

3. Hệ thống đo nhiệt độ: đường kính dây cặp nhiệt điện là 5.0mm, phạm vi nhiệt độ đo: 0-1250 ℃; sử dụng PLC + mô-đun để thu thập dữ liệu nhiệt độ.

4. Bộ phận điều khiển: Mô-đun PLC, máy tính điều khiển hiển thị thời gian thực đường cong nhiệt độ bề mặt nóng, xuất báo cáo thử nghiệm.

5. Tốc độ gia nhiệt: Có thể cài đặt 5 ℃/phút hoặc 3 ℃/phút.

6. Thu thập dữ liệu nhiệt độ: dữ liệu được thu thập mỗi 2 phút một lần, kèm theo biểu đồ.

7. Thời gian phản hồi của cặp nhiệt điện: <0,5 giây.

8. Sai số nhiệt độ: ± 0,5 ℃.

9. Sai số thời gian: 1 giây/giờ.

10. Máy tính: 1 bộ (tối thiểu đáp ứng các yêu cầu sau: CPU: INTEL I5-III trở lên; Bộ nhớ: 4G trở lên; Ổ cứng: 500G trở lên; có cổng nối tiếp: thiết bị điều khiển hoạt động; Màn hình: Màn hình LCD LED 20 inch trở lên, độ phân giải 1600 * 900 trở lên; hệ điều hành Windows XP), Một máy in. Bộ phần mềm kiểm tra.

11. Được trang bị chân đế phẳng và thước đo độ cong vênh: dùng để đo độ cong vênh.

12. Được trang bị hai hộp đựng mẫu.
