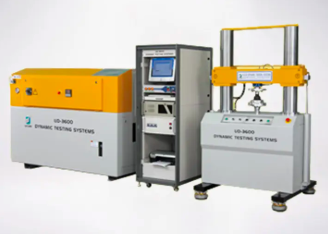

Máy thử động DRK-3600 Hãng Drick Instruments

Máy thử động DRK-3600 Hãng Drick Instruments

1. Phạm vi cung cấp

II. Mô tả hiệu suất chính

Thông số kỹ thuật:

1. Tải trọng: 10KN, hoặc các mức tải khác như 5KN, 20KN có thể được lựa chọn theo yêu cầu của khách hàng.

2. Độ rung của nan hoa: +/-50mm

3. Tần số: 100Hz

4. Van servo: Lưu lượng định mức 19L/phút, băng thông ≥100Hz, độ phân giải ≦0,5%.

5. Phanh servo: chống xoay, lực cản thấp, phanh chính xác.

6. Có chức năng điều chỉnh áp suất dầu.

7. Có thiết bị bảo vệ chống đột quỵ.

8. Có hệ thống khóa bằng tay với áp suất dầu.

9. Tích hợp LVDT không tiếp xúc, hành trình 100mm, độ phi tuyến tính 0,05%FS.

10. Chi tiết chịu tải được gắn chặt vào cơ cấu chống nới lỏng để đảm bảo chi tiết chịu tải không bị lỏng.

11. Một bình tích áp được lắp đặt ở mỗi đầu của điểm A và B.

12. Thanh ngang ổ trục được làm bằng hợp kim đặc biệt có khả năng loại bỏ nhiều cộng hưởng hài.

13. Phần đế được trang bị tấm đệm chống sốc với hệ số hấp thụ rung động thứ cấp.

14. Bộ giảm chấn rung hai tầng với tần số cộng hưởng khác nhau, hoạt động ở dải tần dưới 14,30Hz và trên 50Hz.

15. Phần tử chịu tải: phần tử chịu tải dạng đĩa mỏi

a. Khả năng chịu tải: 10KN.

b. Độ chính xác: 0,04%.

c. Ảnh hưởng của chênh lệch nhiệt độ: 0,015%/℃.

d. Hướng ứng dụng: kéo và ấn.

e. Sai số hiệu chỉnh: ≦1%.

Cảm biến dịch chuyển: Cảm biến LVDT tích hợp trong phanh (LVDT-built-in)

Ø Loại DC

Độ phi tuyến tính: ± 0,25% FS

Hành trình: ±50 mm

16. Khoảng không gian làm việc hiệu quả: khoảng không căng 0-500mm,

Khoảng cách giữa trụ bên trái và trụ bên phải là 400mm.

17. Phần đế và bàn làm việc có cấu trúc mở rộng đồng trục kép để đảm bảo tính ổn định của kết cấu.

18. Phạm vi hiển thị hoặc phạm vi trục: 0,001-10000, có thể được thiết lập và tự động điều chỉnh theo quy trình thử nghiệm.

19. Thiết kế chắc chắn và bền bỉ, đảm bảo hiệu suất đáng tin cậy trong các thử nghiệm mỏi lâu dài, và tuổi thọ của toàn bộ máy lên đến hơn 20 năm.



Bộ phận áp suất dầu

Công suất động cơ: 3 pha, 15 mã lực. Khi hoạt động ở công suất tối đa, độ ồn không vượt quá 65 dB.

Bồn chứa: Dung tích 320 lít, thùng bằng thép không gỉ.

Bơm: 19L/phút, áp suất hoạt động 210kg/cm2. Lưu lượng 19L/phút

Bình tích áp: 60 lít.

Bộ lọc: 5 micron.

Mặt nạ phòng độc: 5 micron.

Hệ thống làm mát: làm mát bằng nước/làm mát bằng không khí, làm mát bằng dầu thủy lực tuần hoàn kép.

l l với thiết bị bảo vệ quá nhiệt.

l l với thiết bị bảo vệ dầu không đầy đủ.

l l cung cấp chức năng bảo vệ áp suất dầu thấp và quá dòng.

l l với thiết bị bảo vệ chống tắc nghẽn bộ lọc.

Hệ thống điều khiển độc lập với thiết bị tản nhiệt.



Hệ thống thu thập dữ liệu

a. Bộ khuếch đại tín hiệu cảm biến lực: độ phóng đại có thể điều chỉnh: 10 lần, 5 lần, 2 lần, 1 lần

b. Bộ chuyển đổi tương tự sang số

Ø Độ phân giải: 16 bit

Ø Độ phi tuyến tính: =3 LSB (thấp nhất)

Ø Băng thông: 200KHz

c. Bộ chuyển đổi kỹ thuật số sang tương tự

Ø Độ phân giải: 16 bit

Ø Độ phi tuyến tính: ±3 LSB (thấp nhất)

Ø Băng thông: 25 KHz



Cảm biến dịch chuyển

a. Mạch lắp ráp đơn với đầu ra tương tự (0-10V)

b. Thiết bị cảm biến không tiếp xúc

c. Cải thiện lỗi phi tuyến và tăng tỷ lệ nhiễu

d. Đầu nối dễ lắp đặt

e. Phạm vi nhiệt độ hoạt động rộng

f. Không bị va đập và rung động

g. Khả năng điều khiển servo thủy lực tuyệt vời

h. Áp dụng các nguyên tắc kiểm soát mới nhất

i. Bộ điều khiển thông minh với khả năng tương thích tốt

j. Có chức năng tự động điều chỉnh và hiệu chỉnh bất cứ lúc nào.

k. Có thể thay đổi trong thời gian thực trong quá trình vận hành để điều chỉnh các thông số điều khiển.

l. Tự động hiệu chỉnh sai số bù tĩnh.

m. Giảm tần số với phản hồi tốc độ cao

Không cần vật tư tiêu hao, không cần bảo trì.

o. Xử lý hoạt động DSP 32 bit

p. Áp dụng hiệu chỉnh điều khiển 2 trục

q. Đáp ứng tần số lớn hơn 3.000Hz







Điều khiển nguồn tạo tần số

a. Xung lấy mẫu nội bộ:

(a) Tần số: 50MHz

(b) Độ chính xác: ±50ppm

b. Xung đầu vào bên ngoài:

(a) Tần số: 0,1Hz~50MHz

(b) Mức độ: TTL

c. Ngõ ra tương tự:

(a) Số kênh: 1

(b) Độ phân giải khuếch đại: 12 bit

(c) Thanh ghi tích lũy: 40 bit

d. Dải tần số:

(a) Chế độ sóng tùy ý: DC~2MHz

(b) Loại sóng dây: DC~20MHz

(c) Loại sóng vuông: DC~20MHz

e. Độ phân giải tần số: 1MHz

f. Trở kháng đầu vào: 50 ohms (sử dụng thông thường)

g. Dải khuếch đại: 100mV đến 10Vpp (dưới trở kháng 50 ohm)

h. Phạm vi điện áp không tải: 0~±5V khi có trở kháng 50 ohms

i. Mức tín hiệu đầu ra đồng bộ: TTL

j. Mức tín hiệu đầu ra của cờ: TTL

k. Độ rộng xung: 10 điểm lấy mẫu trên mỗi chu kỳ xung

l. Mức kích hoạt: TTL

m. Độ rộng xung tối thiểu: 20ns

n. Chế độ phản hồi kích hoạt: đoạn tăng của cạnh trước

o. Cơ sở dữ liệu mô-đun chế độ sóng tích hợp: sóng dây, sóng tam giác, sóng vuông, sóng xung, sóng xiên.

p. Dung lượng bộ nhớ được tạo ra bởi các mẫu sóng: 4 megabit

q. Tỷ số nhiễu sóng cơ bản của sóng dây:

(a) Từ DC đến 1MHz: -50 dB

(b) 1MHz đến 10MHz: -40 DBC

(c) 10MHz đến 20MHz: -30 DBC

r. Hiệu ứng lọc: 20MHz, dải độ cong liên hợp 9 cực.

Sóng vuông, sóng xung: thời gian cạnh trên/cạnh dưới: < 20ns, khi nằm trong phạm vi khuếch đại 10%~90%





Phần mềm

1. Tên phần mềm:  Phần mềm vận hành máy phân tích thử nghiệm động (bao gồm ba đơn vị thử nghiệm động, tĩnh và mỏi)

2. Chức năng phần mềm:

(1) Chức năng cơ bản:

a. Có thể thiết lập các điều kiện bắt đầu và kết thúc của thử nghiệm.

b. Có thể thiết lập các hạng mục đánh giá kiểm tra độ bền mỏi và giới hạn trên/dưới, cũng như đánh giá tự động GO/NG.

c. Con trỏ chuột biểu thị giá trị của bất kỳ điểm nào trên đường cong.

d. Công suất, hàm kéo dài bằng không

e. Chức năng hiệu chỉnh ứng suất bằng không

f. Chức năng tự động sửa lỗi

g. Có thể tự do lựa chọn chế độ kiểm tra.

h. Đo lường và phân tích dữ liệu liên quan trong thời gian thực

Hỏi: Máy tạo tín hiệu dạng sóng, sóng sin, sóng tam giác, sóng vuông, v.v.

r. Hệ thống điều khiển kỹ thuật số hoàn toàn và phần mềm điều khiển.

Hệ thống điều khiển dễ mở rộng, dễ bảo trì, với chức năng tự động điều chỉnh điểm 0, phạm vi và độ lợi, cùng chức năng bù tuyến tính.

t. Có các chức năng cài đặt tải, dừng theo thời gian mỏi, hiệu chuẩn cảm biến và cài đặt giới hạn.

Màn hình hiển thị giá trị tải, tốc độ và đường cong, điều khiển dạng sóng, kèm theo chức năng đo theo dõi, lưu giá trị đỉnh, xử lý dữ liệu thử nghiệm tự động, vẽ và in ấn.

v. Giám sát sự kiện có thể lập trình, cho phép máy thực hiện hành động thông minh nhanh chóng hoặc dừng thử nghiệm, với chức năng bảo vệ mẫu, có thể lựa chọn tải trọng phù hợp để mẫu không bị hư hại.

Tín hiệu đo của cảm biến có nhiều bộ lọc trong dải tần từ 100Hz đến 1000Hz, mang lại độ chính xác cao, độ trôi thấp và độ nhiễu thấp.

x. Cung cấp phần mềm hỗ trợ hệ điều hành và cung cấp các bản nâng cấp phần mềm miễn phí.



(2) Chức năng bảo vệ tự động:

Sản phẩm tích hợp nhiều chức năng bảo vệ: quá tải, quá dòng, quá áp, thiếu áp, quá tốc độ, quá hành trình và nhiều chức năng bảo vệ khác.

Nó có chức năng bảo vệ quá nhiệt dầu, bảo vệ mức dầu thấp, bảo vệ áp suất dầu thấp và bảo vệ quá dòng.



(3) Phân tích cơ sở dữ liệu

a. (Quản lý cơ sở dữ liệu phương pháp thử nghiệm)

b. (Hiển thị giá trị đỉnh theo thời gian thực)

c. (Sơ đồ hiển thị thời gian thực)

> (Đồ thị tải trọng theo thời gian)

> (Đồ thị biểu diễn mối quan hệ giữa độ dịch chuyển và thời gian)

> (Biểu đồ tải trọng so với độ dịch chuyển)

> (Sơ đồ tải trọng, độ dịch chuyển và thời gian)

d. (Chiến lược lưu trữ dữ liệu)

e. (Biên tập viên báo cáo)

f. (Phân tích dữ liệu)

g. Lưu trữ dữ liệu: ghi tự động trực tuyến theo thời gian thực có thể ghi lại tối đa 10.000 sóng.



( 4 ) Hệ thống thu thập dữ liệu

a. Bộ khuếch đại tín hiệu cảm biến: độ phóng đại có thể điều chỉnh, ×10, ×5, ×2, ×1

b. Bộ chuyển đổi tín hiệu tương tự sang tín hiệu số:

Độ phân giải: 16 bit

Độ phi tuyến tính: ±3 LSB (thấp nhất)

Băng thông: 200KHz

c. Bộ chuyển đổi kỹ thuật số sang tương tự:

Độ phân giải: 12 bit

Độ phi tuyến tính: ±1LSB (thấp nhất)

Băng thông: 25 KHz



( 5 ) Chế độ điều khiển:

Chế độ tốc độ không đổi.

Chế độ tải cố định.

Phương pháp ứng suất không đổi.

Chế độ biến dạng không đổi.

Chế độ kiểm tra theo chu kỳ.

( 6 ) Dữ liệu thử nghiệm có sẵn:  (Công thức thử nghiệm có thể được thiết lập tự do theo nhu cầu)

● Độ cứng động

● Độ cứng tĩnh

● Hằng số giảm chấn

● Vòng trễ cơ học

● Hằng số đàn hồi tuyệt đối

● Lưu trữ các hằng số đàn hồi

● Mất hằng số đàn hồi

● Giai đoạn mất mát (Góc mất mát)

● Hệ số tổn thất

● Kiểu dáng

● Hệ số suy giảm

● Cuộc sống mệt mỏi

● Hằng số lò xo



( 7 ) Đường cong kiểm soát:

Đường cong ứng suất theo thời gian.

Đường cong biến dạng theo thời gian.

Đường cong ứng suất-biến dạng.

Đường cong kiểm tra vòng lặp.



(8)  Phổ kiểm soát:

a. Sóng sin

b. Sóng tam giác

c Sóng vuông hoặc dạng sóng khác được chọn theo quy định



III. Dữ liệu kỹ thuật

hướng dẫn vận hành sản phẩm

Danh sách phụ tùng thay thế được cung cấp.

Bảo hành sản phẩm

Phiếu phản hồi thông tin dịch vụ hậu mãi

Báo cáo kiểm tra sản phẩm

Các thông số kỹ thuật khác được quy định trong hợp đồng.



IV. Đảm bảo kỹ thuật và nghiệm thu lắp đặt



1. Phạm vi cung cấp thiết bị

Bên bán cung cấp hoàn toàn đáp ứng các yêu cầu về phạm vi cung cấp trong Phụ lục I, và hiệu suất của thiết bị tuân thủ và đáp ứng các yêu cầu và chỉ tiêu hiệu suất được quy định trong mô tả hiệu suất chính trong Phụ lục II.

2. Yêu cầu lắp đặt:

Diện tích làm việc: 3000 (chiều rộng) * 5000 (chiều dài) mm

Điện áp nguồn: 380V, 50Hz, 60A

Nguồn nước làm mát: Lắp đặt đường ống nước làm mát, nguồn nước do người mua cung cấp. Để đảm bảo hiệu quả làm mát, nên sử dụng nước ngưng tụ.

Dầu thủy lực: Mobil 46#, nhiệt độ do người mua tự chọn

3. Lắp đặt:

Khi hàng hóa đến nhà máy của Bên Mua, Bên Mua phải chuẩn bị khí đốt, điện, đường ống và bàn làm việc cần thiết cho việc lắp đặt thiết bị và phải thông báo cho Bên Bán để lắp đặt và hiệu chỉnh thiết bị. Trong vòng một tuần sau khi nhận được thông báo bằng văn bản từ Bên Mua, Bên Bán sẽ cử kỹ thuật viên có chuyên môn đến nhà máy của Bên Mua để lắp đặt và hiệu chỉnh thiết bị miễn phí.

4. Sự chấp nhận

a) Chấp nhận sơ bộ khi nhận hàng: Sau khi thiết bị được giao đến nhà máy của Bên Mua và nhân viên kỹ thuật của Bên Bán đến, Bên Mua và Bên Bán sẽ cùng nhau mở kiện hàng, kiểm tra và giám sát thiết bị theo hợp đồng; Nếu phát hiện thiếu sót, hư hỏng hoặc không phù hợp với hợp đồng, Bên Bán sẽ khắc phục mọi sai sót trong vòng hai tuần.

b) Giao hàng và nghiệm thu: Sau khi kỹ thuật viên của bên bán hoàn tất việc lắp đặt và hiệu chỉnh thiết bị, bên bán và bên mua sẽ tiến hành nghiệm thu thiết bị theo thỏa thuận trong hợp đồng lắp đặt và thỏa thuận kỹ thuật này, và bên bán sẽ đảm bảo rằng hiệu suất và thông số kỹ thuật của thiết bị phù hợp với các thông số được liệt kê trong Thỏa thuận này.

c) Vận hành thử: Sau khi việc lắp đặt và vận hành thử thiết bị hoàn tất và được nghiệm thu đạt yêu cầu, quy trình vận hành thử sẽ được tiến hành. Thời gian vận hành thử là một tuần. Nếu có vấn đề về chất lượng trong quá trình vận hành thử, người bán phải phản hồi trong vòng 24 giờ sau khi nhận được thông báo của người mua và đến địa điểm của người mua trong vòng 24 giờ để bảo trì và xử lý.
