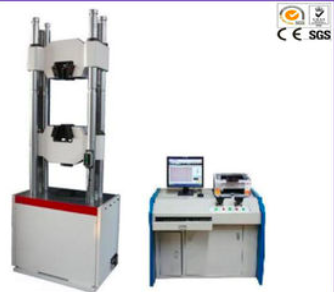

Máy thử độ bền kéo vạn năng Servo 2000KN điều khiển điện thủy lực, hãng Yu Yang

Máy thử độ bền kéo vạn năng Servo 2000KN điều khiển điện thủy lực, hãng Yu Yang điều khiển bằng máy tính được đảm bảo đáp ứng các tiêu chuẩn.

ISO15579-2000, ISO679, ISO7438-1985, ISO6892, EN100021-1-2001, ASTM E8M, JIS Z2241-1998,

Máy thử độ bền kéo tuân thủ các tiêu chuẩn ISO75000-1, ISO4012, ISO10065 và các tiêu chuẩn quốc tế và quốc gia khác, phù hợp cho các thử nghiệm kéo, nén, uốn, cắt và các thử nghiệm khác bằng cách bổ sung các phụ kiện thử nghiệm khác nhau cho vật liệu kim loại và phi kim loại. Máy sử dụng bộ nguồn thủy lực để dẫn động piston trong xi lanh dầu nhằm tạo ra tải trọng thử nghiệm. Bằng cách sử dụng cảm biến lực và bộ mã hóa quang điện, máy tính sẽ hiển thị kịp thời các thông số thử nghiệm như tải trọng thử nghiệm, hành trình piston, biến dạng của mẫu và các loại đường cong thử nghiệm khác nhau, v.v.

Máy này hoạt động ở chế độ điều khiển servo và máy tính với phần mềm chức năng mạnh mẽ thực hiện xử lý dữ liệu và lập báo cáo thử nghiệm. Phần mềm dựa trên hệ thống Windows có khả năng tự động tính toán kết quả thử nghiệm, ví dụ như độ bền kéo; giới hạn chảy trên/dưới, điểm ứng suất không tỷ lệ, v.v. Chức năng tạo báo cáo giúp việc lập báo cáo thử nghiệm theo định dạng cần thiết trở nên rất đơn giản. Đây là thiết bị kiểm tra cần thiết trong lĩnh vực nhà máy thép và sắt, phòng thí nghiệm của các viện nghiên cứu khoa học, các cơ quan xây dựng cơ sở hạ tầng, nhà máy cơ khí và giáo dục phục vụ nghiên cứu và giảng dạy, v.v.





Khung chịu tải:



Cấu trúc bốn cột cứng cáp và hai trục vít dẫn hướng cùng thiết kế nhỏ gọn

Thiết kế không gian làm việc kép: Phần trên dùng cho thử nghiệm kéo, phần dưới dùng cho thử nghiệm nén hoặc uốn.

Thanh ngang dưới có thể di chuyển, mang lại sự dễ dàng vận hành vượt trội.

Đo lực chính xác thông qua cảm biến lực chính xác

Với kẹp nêm thủy lực phía trước mở giúp dễ dàng thay thế các đầu kẹp và nạp mẫu.

Bộ mã hóa quang điện dịch chuyển tích hợp

Xi lanh được gắn ở phía dưới máy.





Đặc điểm máy:

1. Đo tải trọng: Sử dụng cảm biến tải trọng để đảm bảo độ chính xác, độ tin cậy và tính nhất quán cao;
Tải trọng đáp ứng hoặc vượt quá các tiêu chuẩn sau: ASTM E4, ISO75000-1, EN 10002-2, BS1610, DIN
51221.
2. Đo độ dịch chuyển: Sử dụng bộ mã hóa quang học với độ chính xác và độ ổn định cao;
3. Đo biến dạng: Sử dụng máy đo biến dạng điện tử độ chính xác cao: Đo biến dạng đáp ứng hoặc
vượt quá các tiêu chuẩn sau: ASTM E83, ISO 9513, EN 3846 và EN 1002-4.
4. Cấu trúc nhỏ gọn: Với hai không gian thử nghiệm và dễ dàng điều chỉnh không gian thử nghiệm để thực hiện các thử nghiệm khác nhau
với các mẫu có chiều dài khác nhau; Máy có bốn cột và hai vít với độ cứng chắc chắn;
5. Kẹp tự động: Sử dụng kẹp thủy lực với khả năng giữ chắc chắn;
6. Bảo vệ đa lớp: Bảo vệ quá tải bằng phần mềm và phần cứng; bảo vệ giới hạn vị trí của piston
và đầu ngang dưới;
7. Có thể cung cấp báo cáo thử nghiệm theo yêu cầu của khách hàng;
8. Quản lý dữ liệu thử nghiệm: sử dụng Access, Excel và các phần mềm tương tự để giao tiếp với
cơ sở dữ liệu thử nghiệm;
9. Hiệu suất ổn định, ít bị ảnh hưởng bởi nhiệt độ và điện áp;
10. Nhiều chế độ điều khiển Servo: Điều khiển tải (ứng suất); Điều khiển dịch chuyển (hành trình),
Điều khiển biến dạng (độ giãn). Giữ tải, giữ dịch chuyển, điều khiển lập trình tùy chỉnh, v.v.





Biện pháp bảo vệ:



Bảo vệ quá tải: Khi tải thử nghiệm vượt quá 2%-5% tải tối đa, hệ thống sẽ tự động giảm tải.

Bảo vệ hành trình: Khi pít tông đạt đến vị trí giới hạn trên, động cơ bơm dầu sẽ dừng lại.





Bộ điều khiển:



1. Điều khiển hành trình piston với tốc độ không đổi:

Phạm vi điều khiển: Tốc độ hành trình piston

Phạm vi cài đặt: 0,5～50mm/phút

2. Điều khiển tải tốc độ không đổi: Phạm vi điều khiển: 2～100% tải toàn thang đo

3. Điều khiển giữ nguyên độ dịch chuyển

4. Điều khiển duy trì tải trọng

5. Phạm vi điều khiển biến dạng ở tốc độ không đổi: 5～100% biến dạng toàn thang đo

6. Được trang bị nút tắt khẩn cấp và chức năng bảo vệ quá tải (tự động dừng) và tự động trở về vị trí đã chỉ định.

7. Chế độ điều khiển: Chức năng tự động/thủ công có thể thay đổi

8. Điểm dừng tự động: Máy kiểm tra sẽ tự động dừng khi mẫu vật bị hỏng.

9. Hiển thị các thông số thử nghiệm: Giá trị và đường cong thời gian thực (Tải trọng và Hành trình), có thể hiển thị và chuyển đổi từ máy tính. Độ giãn dài cũng có thể được tính toán.





Thông số kỹ thuật chính:

Tải trọng tối đa: 2000KN
Phạm vi tải: 20-2000kN
Độ phân giải tải: 1/200000
Độ chính xác tải: ≤±1%
Độ chính xác biến dạng: ≤±1%
Phương pháp truyền động: Hệ thống thủy lực Chế độ đường
cong thử nghiệm: Tải – biến dạng, Tải – thời gian, Tải – Độ dịch chuyển, Ứng suất – Biến dạng, Thời gian – Ứng suất,
Thời gian – Biến dạng, Biến dạng – Thời gian, Độ dịch chuyển – Thời gian, v.v.
Chế độ hiển thị vận tốc: Vận tốc tải, vận tốc biến dạng
Các thông số được xử lý bằng máy tính: Giới hạn chảy trên và dưới ReH & ReL, điểm tải tối đa,
cường độ phá vỡ, ứng suất, biến dạng, tỷ lệ giãn dài, mô đun đàn hồi & бP0.2, v.v.
Chế độ điều khiển: Điều khiển độ dịch chuyển; Điều khiển tải; Điều khiển biến dạng; Điều khiển ứng suất.
Khoảng không kéo tối đa: 750mm
Kẹp cho mẫu phẳng: Độ dày 0 – 40mm
Kẹp cho mẫu tròn: Đường kính Ø 12-60mm
Khoảng không nén hiệu quả tối đa: 600mm
Đường kính tấm nén: Ø 148mm Khoảng
không hiệu quả thử uốn tối đa: 600mm Hành trình
pít tông: 250mm
Tốc độ nâng đầu kẹp: 280mm/phút
Phạm vi điều khiển tốc độ thử nghiệm: 0.5-50mm/phút
Chế độ đo tải: Cảm biến tải
Chế độ đo dịch chuyển: Bộ mã hóa quang điện
Chế độ đo biến dạng: Máy đo độ giãn
Nguồn điện: 380VAC, 50Hz, 3 pha





Phụ kiện tiêu chuẩn:



1. Bộ kẹp mẫu vật tròn (Đường kính) Φ12~Φ26mm, Φ26~Φ40mm, Φ40~Φ60mm (3 bộ)

Kẹp giữ mẫu phẳng (độ dày) 0~20mm, 20-40mm, 2 bộ



2. Bộ phụ kiện uốn cong (1 bộ)



3. Tấm nẹp nén đường kính 148mm, 1 bộ





4. Bộ cảm biến tải 1

Cảm biến lực dạng phẳng ±1000kN, loại chịu kéo và chịu nén.



5. Máy đo độ giãn điện tử (1 cái)

Thông thường, chiều dài thước đo là 50mm, hành trình là 25mm.



6. Bộ mã hóa quang điện độ chính xác cao (1 bộ)

Đo độ dịch chuyển



7. Bộ thủy lực cao áp (1 bộ)

Bộ kẹp thủy lực dùng để nạp và kẹp mẫu vật bằng hệ thống thủy lực.



8. Hộp điều khiển bằng tay

Nó có thể điều khiển chuyển động lên xuống của đầu kẹp và kẹp mẫu vật bằng thủy lực.





9. Hệ thống máy tính (có màn hình LCD) với phần mềm phiên bản tiếng Anh.

Máy in: HP Color DeskJet

Phần mềm (Để biết chi tiết, vui lòng xem Phụ lục 1)

Hệ điều hành Windows 7 (tiếng Anh), phần mềm kiểm tra tương thích cung cấp các tiêu chuẩn, thông số kỹ thuật và ngày kiểm tra.

Trong quản lý cơ sở dữ liệu, phần mềm có thể hiển thị độ bền kéo, tải trọng chảy trên và dưới.

Mô đun đàn hồi, giới hạn chảy, độ giãn dài sau khi đứt, tải trọng tối đa. Các thông số khác có thể là…

Được đo và tính toán tự động bằng phần mềm, phần mềm này có thể hiển thị đường cong thử nghiệm tải trọng – biến dạng.

Tải trọng-thời gian, Tải trọng-chuyển vị, Ứng suất-biến dạng, Biến dạng-thời gian, Chuyển vị-thời gian, Tải trọng-biến dạng, v.v.

Báo cáo thử nghiệm có thể được chỉnh sửa theo yêu cầu của khách hàng.









PHỤ LỤC 1: Giới thiệu phần mềm:

Phần mềm:

Dễ điều khiển và giao diện thân thiện

Giao diện dựa trên Windows, dễ dàng và nhanh chóng truy cập các chức năng khác nhau, phù hợp với hầu hết người dùng.

thói quen.



Màn hình hiển thị kỹ thuật số hoàn toàn và điều khiển bằng máy tính.

Sử dụng bộ điều khiển máy thử nghiệm chuyên dụng, phản hồi nhanh và thu thập thông số đáng tin cậy. Thực hiện

Điều chỉnh kỹ thuật số và hiệu chỉnh về 0 các thông số TẢI, BIẾN DẠNG và DỊCH CHUYỂN cũng như tham số PID.

đang điều chỉnh.



Điều khiển thủ công hoặc tự động quá trình thử nghiệm

Phần mềm cung cấp chế độ điều khiển đa chức năng: Điều khiển tải (ứng suất); Điều khiển dịch chuyển (hành trình).

Kiểm soát, Kiểm soát biến dạng (strain). Giữ tải, Giữ dịch chuyển, Lập trình tùy chỉnh

Kiểm soát, v.v.

Ở chế độ điều khiển hành trình, người vận hành có thể xác định tốc độ thử nghiệm tùy chỉnh để phù hợp với các tiêu chuẩn thử nghiệm khác nhau.

Vị trí giới hạn được thiết lập trước và vị trí trả về sẽ đảm bảo an toàn và tự động đưa đầu chữ thập trở lại vị trí ban đầu sau đó.

Quá trình kiểm tra đã hoàn tất. Ở chế độ điều khiển chương trình, máy kiểm tra được điều khiển bằng các chương trình có điều kiện, người vận hành có thể nhập từng điều kiện để điều chỉnh quá trình kiểm tra, và phần mềm có thể thực hiện điều khiển tham số không đổi thông qua chức năng này.



Truy cập ủy quyền đa cấp

Phần mềm này điều chỉnh các cấp độ truy cập khác nhau để bảo vệ các thông số hiệu chuẩn máy. Đáng tin cậy.

Đảm bảo an toàn thông tin và dễ dàng bảo trì phần mềm.



Hoàn thiện các chức năng vẽ sơ đồ

Thực hiện hiển thị và sao chép sơ đồ kiểm tra trực tuyến.

Phóng to hoặc thu nhỏ sơ đồ thử nghiệm tại bất kỳ vị trí nào với bất kỳ tốc độ nào.

Tự động điều chỉnh sơ đồ cho phù hợp với độ phân giải màn hình.

Sử dụng phương pháp dò điểm tọa độ để kiểm tra kết quả thử nghiệm tại từng điểm.



Tạo báo cáo thử nghiệm dưới dạng Excel, Word và mẫu.

Phần mềm cung cấp nhiều cách khác nhau để tạo báo cáo thử nghiệm.

Báo cáo thử nghiệm vật liệu đơn lẻ

Báo cáo kiểm tra nguyên liệu theo lô

Báo cáo thử nghiệm tùy chỉnh

Báo cáo kiểm tra điểm tọa độ



Đường cong thử nghiệm:

Thời gian tải

Gia hạn thời gian

Mở rộng tải

Tải trọng-Chuyển vị

Ứng suất-biến dạng

Vân vân

Giao diện chính



Hơn 130 tiêu chuẩn ASTM, ISO, DIN, v.v. được tích hợp sẵn.

Một máy gồm 8 thiết bị đo độ giãn.



Một máy với 4 cảm biến trọng lượng (Load cell).





Báo cáo thử nghiệm có thể được tạo bằng Excel, Word và mẫu, và có thể chỉnh sửa tùy chỉnh.
