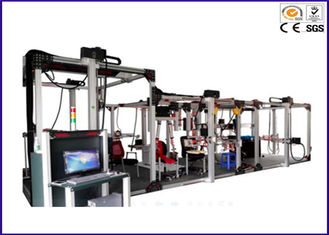

Máy kiểm tra cơ khí toàn diện cho đồ nội thất văn phòng, dùng cho bàn ghế, tủ, hãng Yu Yang

Máy kiểm tra cơ khí toàn diện cho đồ nội thất văn phòng, dùng cho bàn ghế, tủ, hãng Yu Yang được sử dụng để kiểm tra toàn diện các đặc tính cơ học của đồ nội thất. Dùng cho trường học, gia đình, khách sạn, nhà hàng và các dịp khác, kiểm tra các loại bàn ghế, tủ kệ thành phẩm của nhà máy, cũng như các loại bàn ghế, tủ kệ khác trong gia đình.

Kiểm tra độ bền và độ chắc chắn của bàn ghế, tủ kệ mô phỏng đồ nội thất trong điều kiện sử dụng bình thường và sử dụng sai cách, trong điều kiện mỗi bộ phận được kiểm tra một lần hoặc kiểm tra tải trọng lặp lại về độ bền hoặc khả năng chịu lực;

Kiểm tra độ ổn định của bàn ghế, tủ kệ mô phỏng đồ nội thất trong điều kiện sử dụng hàng ngày có tải hoặc không tải, kiểm tra khả năng chống lại lực nghiêng. Khung kim loại nhôm cường độ cao có cấu trúc mô-đun, khung đáy sử dụng cấu trúc ba chiều. Cấu trúc chắc chắn. Đế: nhôm công nghiệp cường độ cao + thép GB 45#, dày 10 mm, hoặc mẫu nam châm mạnh. Đảm bảo sự ổn định khi vận hành thiết bị, không bị dịch chuyển.





Yêu cầu chức năng:



Để hoàn thành các tiêu chuẩn kiểm tra hiệu năng sau đây và đáp ứng các yêu cầu tiêu chuẩn:

Tiêu chuẩn GB-T10357.1-2013 Thử nghiệm tính chất cơ học của đồ nội thất Phần 1: Độ bền và độ chắc chắn của bàn

Tiêu chuẩn GB/T10357.2-2013 Thử nghiệm tính chất cơ học của đồ nội thất Phần 2: Độ ổn định của ghế

Tiêu chuẩn GB-T10357.3-2013 Thử nghiệm tính chất cơ học của đồ nội thất Phần 3: Ghế, độ bền và độ chắc chắn

Tiêu chuẩn GB-T10357.4-2013 Thử nghiệm tính chất cơ học của đồ nội thất Phần 4: Độ ổn định kiểu ark

Tiêu chuẩn GB/T10357.5-2011 Thử nghiệm tính chất cơ học của đồ nội thất Phần 5: Độ bền và độ chắc chắn của bồn chứa

Tiêu chuẩn GB-T10357.6-2013 Thử nghiệm tính chất cơ học của đồ nội thất Phần 6: Độ bền và độ chắc chắn của giường đơn

Tiêu chuẩn GB-T10357.7-2013 Thử nghiệm tính chất cơ học của đồ nội thất Phần 7: Độ ổn định của bàn

EN12727 Đồ nội thất – Ghế xếp hạng – Phương pháp thử nghiệm và yêu cầu về độ bền và độ chắc chắn





Thông số kỹ thuật:



1. Khả năng chịu tải: 0-500 kg – có thể tùy ý thiết lập.

2. Kích thước tổng thể (dài * rộng * cao): 9500 * 3200 * 2200 mm (phần trên cùng 2600 mm)

3. Độ chính xác khi tải: 1/1000

4. Độ chính xác kiểm tra: tĩnh: ±1% công suất động: ±5%

5. Xi lanh điện và việc nạp xi lanh: mỗi xi lanh được điều khiển bằng một van tỷ lệ điện tử riêng biệt. Yêu cầu về xi lanh đối với các thương hiệu nhập khẩu. Yêu cầu về van tỷ lệ điện tử đối với các thương hiệu nhập khẩu.

6. Hành trình piston: Tùy chọn cài đặt 0-300 mm, 0-500 mm, 0-800 mm.

7. Thời gian tác động: Có thể thiết lập tùy ý từ 0,01 đến 30 giây.

8. Tốc độ kiểm tra: Có thể tùy ý thiết lập từ 1 đến 30 lần/phút.

9. Số lần kiểm tra: có thể được thiết lập tùy ý trong khoảng từ 0 đến 999999 lần.

10. Bộ nhớ công suất: Chức năng dừng/cắt và kiểm tra điểm dừng. Khi ở trạng thái giữa chừng hoặc khi tắt nguồn, kết quả kiểm tra sẽ tự động được lưu lại.

11. Chế độ dừng: tắt máy sau khi đạt đủ số lần kiểm tra và báo động.

12. Cảm biến: các thương hiệu cảm biến nổi tiếng.

13. Thiết bị có hệ thống tự chẩn đoán lỗi, thuận tiện cho việc kiểm tra và khắc phục sự cố.

Khung

14. Khung cơ bản sử dụng khung kim loại nhôm cường độ cao theo cấu trúc mô-đun, khung đáy áp dụng cấu trúc ba chiều, kết cấu chắc chắn.

15. Chất liệu đế: nhôm công nghiệp cường độ cao + thép GB 45#, độ dày 10 mm, hoặc mẫu nam châm mạnh.

16. Khung chương trình có thể chọn tiếng Trung giản thể hoặc tiếng Anh, có thể thay đổi tùy ý trong trang cài đặt ứng dụng.

17. Máy tính + cảm biến lực + bộ mã hóa

tạo thành hệ thống điều khiển vòng kín lực và dịch chuyển. Hệ thống điều khiển tích hợp máy tính, kênh thu thập dữ liệu, điều khiển nhiều kênh, có thể điều khiển nhiều trục thử nghiệm cùng lúc. Có thể thiết lập chuyển động riêng biệt cho một xi lanh hoặc động cơ, bao gồm cả thử nghiệm chuyển động tịnh tiến đơn hoặc đa trục.

Có thể thiết lập hai nhóm chuyển động tịnh tiến phối hợp, thử nghiệm thị giác tổng hợp. Mỗi kênh được đồng bộ hóa bằng chuẩn giữa các hoạt động để đảm bảo đồng bộ hóa hành động và xử lý dữ liệu, điều khiển theo nhóm các kênh khác nhau. Nếu có mẫu kênh bị hỏng, các kênh trong nhóm liên quan sẽ dừng đồng thời, các kênh còn lại có thể tiếp tục hoạt động. Giao diện đơn giản, chức năng đầy đủ, phản hồi nhanh, dễ vận hành. Độ chính xác cao, tỷ lệ lỗi thấp.

18. Thiết bị có thể điều khiển lực và vận tốc dịch chuyển, hiển thị dịch chuyển – thời gian, công suất – thời gian, lực – dịch chuyển tối đa – tối thiểu và đường cong lực – dịch chuyển (mỗi chu kỳ của mỗi kênh là giá trị cao nhất và sự thay đổi của đường cong dịch chuyển tối đa), v.v. Mà không cần phải tăng giá trị và dịch chuyển thủ công lên mười lần, thiết bị hiển thị mọi độ lệch dịch chuyển, từ đó實現 điều khiển tích hợp thông minh.

Đơn vị và phần mềm

19. Đơn vị lực có thể chọn là KGF, kN, N, tf, LBF.

20. Đơn vị của van dịch chuyển có thể chọn mm, in.

21. Mỗi cảm biến lực và dịch chuyển có thể được chia thành 10 chu kỳ hiệu chỉnh, hoặc cũng có thể sử dụng một chu kỳ hiệu chỉnh duy nhất.

22. Báo cáo có thể được xuất ra định dạng Word, Excel, PDF, có thể lưu và xuất dữ liệu, có thể kết nối với máy in để in kết quả kiểm tra.

23. Thiết bị cần sử dụng tời tay để dễ dàng di chuyển lên xuống, sang trái sang phải, tiến lùi và lấy mẫu thuận tiện.

24. Mỗi xi lanh có thể được thiết lập các bước vận hành tùy ý. Chức năng bước bao gồm lựa chọn vòng hở và vòng kín. Nó có thể thiết lập 150 bước vận hành.

25. Đường cong ghi lại mọi chu kỳ của xi lanh, và khi thử nghiệm dừng lại, có thể quan sát bất kỳ đường cong nào.

26. Dữ liệu đường cong thử nghiệm sẽ được ghi lại trong cơ sở dữ liệu, và khi chương trình không chạy các bài kiểm tra, bạn có thể gọi dữ liệu đường cong hiển thị từ cơ sở dữ liệu.

27. Phần mềm máy tính điều khiển servo tự động, màn hình hiển thị tất cả dữ liệu về cường độ và độ lệch.

28. Chế độ dừng: tắt máy sau khi hoàn thành bài kiểm tra và báo động.

29. Cảm biến: các thương hiệu cảm biến nổi tiếng.

30. Thiết bị có hệ thống chẩn đoán lỗi, dễ kiểm tra và khắc phục sự cố.

Cấu trúc

31. Khung cơ bản sử dụng cấu trúc mô-đun của khung kim loại nhôm cường độ cao. Được xây dựng trên nền tảng vững chắc và được thiết kế kiên cố.

32. Đế: khung nhôm công nghiệp cường độ cao + thép tiêu chuẩn quốc gia 45, độ dày lớn hơn 10mm. Mẫu cố định bằng nam châm mạnh.

33. Hỗ trợ đa ngôn ngữ, chuyển đổi nhiều đơn vị quốc tế: có 8 loại đơn vị giá trị lực, 5 loại đơn vị giá trị dịch chuyển. Có thể chuyển đổi lẫn nhau. Phần mềm được trang bị nhiều ngôn ngữ (bao gồm chuyển đổi qua lại giữa tiếng Anh, tiếng Trung và tiếng Việt).

34. Thiết bị cần sử dụng tời tay tiện lợi để dễ dàng nâng hạ. Sang trái sang phải, di chuyển tự do phía trước và phía sau.

35. Bố cục và điều khiển.

(a) Toàn bộ khung được chia thành các bước lắp đặt tháo rời, tránh chiếm diện tích trên sàn hoặc hành lang, giúp việc di chuyển và cố định dễ dàng hơn. Chúng tôi sử dụng một lượng lớn thanh dẫn hướng tuyến tính và tời tay. Cho phép điều chỉnh nhanh chóng thiết bị thử nghiệm và mẫu thử nghiệm lắp đặt. Chỉ cần di chuyển chậm lên xuống, sang trái sang phải. Phía trước và phía sau, thiết bị di động và khóa có thể được cố định.

(b) Mỗi ​​thiết bị thử nghiệm đều có một đầu nối chuyển mạch nhanh để lắp đặt các thiết bị khác nhau.

(c) Thiết bị thử nghiệm được kết nối với cảm biến lực, cảm biến dịch chuyển và van tỷ lệ điện chính xác. Tạo thành một hệ thống phản hồi tín hiệu vòng kín hoàn chỉnh, giúp điều khiển chính xác và ổn định hơn.

(d) Mẫu cố định và lắp đặt, sử dụng nam châm mạnh, có thể dễ dàng cố định và nới lỏng mẫu.
