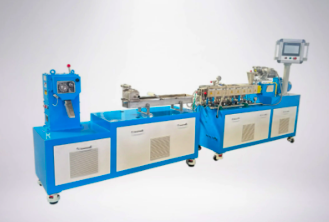

Máy đùn tạo hạt trục vít đôi làm mát bằng nước DRK-ZKSJ-20 hãng Drick

Máy đùn tạo hạt trục vít đôi làm mát bằng nước DRK-ZKSJ-20 hãng Drick được sản xuất theo tiêu chuẩn điện JB/5420 – 2001 “Máy đùn nhựa trục vít đôi cùng chiều” của Bộ Cơ khí Trung Quốc. Sản phẩm cũng đáp ứng tiêu chuẩn CE.

2. Các thông số hiệu suất

Động cơ:
Công suất động cơ			4KW
Thương hiệu xe máy			An Huy Vạn Vân
Phương pháp điều chỉnh tốc độ			Được điều khiển bởi bộ biến tần nhãn hiệu “SONYEL”.
Phạm vi điều chỉnh tốc độ			50 – 500 vòng/phút
Tốc độ trục đầu ra			TỐI ĐA 500 VÒNG/PHÚT
Hộp số
Hộp số truyền động:
Hộp số truyền động			Hộp giảm tốc loại B
Tỷ số truyền			i = 3:1
Tốc độ trục đầu ra			Tốc độ tối đa 500 vòng/phút
Tốc độ trục đầu vào			Tốc độ tối đa 1500 vòng/phút
Mô-men xoắn định mức			4.8T/A3
Bánh răng			Ăng-ten mô-đun lớn, độ chính xác 6 cấp. Vật liệu trục bánh răng là 20CrNi2MoA, độ cứng HRC 58 – 65.
Vòng bi			Vòng bi kim là loại vòng bi chuyên nghiệp quốc tế “INA” của Đức, còn lại là vòng bi nhập khẩu “NSK” của Nhật Bản.
Ốc vít:
Đường kính vít			21,7mm
Tỷ lệ chiều dài trên đường kính (L/D)			44:1
Vật liệu vít			40CrNiMoA. Các chi tiết ren và trục lõi được nối với nhau bằng khớp nối hình xoắn ốc, có đặc điểm là độ bền cao, khả năng chịu tải lớn và dễ dàng tháo lắp.
Các bộ phận vít			Được chia thành các loại: khối vít tải, khối vít trộn, khối vít nhào, khối vít giảm chấn và khối vít quay ngược chiều.
Cấu trúc vít			Các chi tiết vít được sắp xếp và kết hợp nối tiếp nhau.
Chế độ quay vít			Cơ cấu quay đồng trục ăn khớp trục vít đôi
Chế độ kết nối với trục lõi			Đường cong spline involute
Các phần tử được liên kết:
Loại phần tử có luồng			Khả năng chống mài mòn cao
Xếp hạng khả năng chống mài mòn			✳✳
Xếp hạng khả năng chống ăn mòn			✳✳
Xếp hạng độ bền			✳✳✳
Xử lý bề mặt			Tiêu chuẩn
Vật liệu phần tử ren			Được làm từ thép 440C, độ cứng bề mặt: 56 – 60HRC
Thùng:
Vật liệu thùng			Vật liệu lưỡng kim chống mài mòn, bạc lót hợp kim chống mài mòn α – 101 (Fe – Cr – Ni – Cacbua) HRC60 – 64; ống liền khối
Loại thùng			Khả năng chống mài mòn cao
Xếp hạng khả năng chống mài mòn			✳✳✳+
Xếp hạng khả năng chống mài mòn			✳
Xử lý nhiệt vật liệu cơ bản			Tôi luyện và ram sau khi rèn.
Vật liệu ống lót nòng súng			Tiêu chuẩn
Phương pháp tạo ống lót			Đúc chân không
Xử lý nhiệt ống lót			Xử lý nhiệt chân không
Phạm vi độ cứng thùng			HRC 60 – 64
Loại kênh dẫn nước làm mát thùng			Tiêu chuẩn
Đường kính kênh nước làm mát			Tiêu chuẩn
Niêm phong cấu trúc phần			Được cấu hình sau phần làm dẻo
Khoảng cách từ điểm đo nhiệt độ đến thành trong của thùng.			≤5mm
Loại thùng			Khả năng chống mài mòn cao
Xếp hạng khả năng chống mài mòn			✳✳✳+
Xếp hạng khả năng chống mài mòn			✳
Loại thùng			Khả năng chống mài mòn cao
Cấu trúc thùng			Được kết nối liền kề. Phần đầu tiên dùng để cấp liệu dài 100mm, và 7 phần còn lại mỗi phần dài 132mm, tổng cộng là 8 phần. Phần đầu tiên được trang bị cửa cấp liệu chính, phần thứ năm có cửa thoát khí tự nhiên, phần thứ bảy là ống hút chân không, và phần thứ tám là ống ép đùn. Các phần còn lại được đóng kín.
Hệ thống gia nhiệt thùng			Vỏ cách nhiệt bằng thép không gỉ dạng tách rời
↓Miệng cho ăn ↓Cổng thoát khí ↓Cổng hút chân không ↓Cửa bóp
1	2	3		4	5	6	7	8	Đầu máy
	thanh gia nhiệt	thanh gia nhiệt		thanh gia nhiệt	thanh gia nhiệt	thanh gia nhiệt	thanh gia nhiệt	thanh gia nhiệt	Chuyển đổi nhanh chóng
Máy sưởi:
Phương pháp lắp đặt máy sưởi			Kết nối bu lông
Phương pháp đấu dây máy sưởi			Hai mặt thông thường
Cáp sưởi			Dây chịu nhiệt cao
Vỏ cáp			bọc thép
Chế độ kiểm soát nhiệt độ			Rơle trạng thái rắn; Thương hiệu: Vô Tích Xizheng
Vật liệu bọc bảo vệ máy sưởi			S201
Phương pháp gia nhiệt bằng thùng phuy			Hệ thống sưởi sử dụng toàn bộ các bộ gia nhiệt bằng đồng đúc, còn hệ thống làm mát sử dụng phương pháp làm mát tuần hoàn nước. Bơm tuần hoàn nước có công suất bằng 0. Nước làm mát được điều khiển bởi van JORC.
Hệ thống chân không
Bình chân không			Được trang bị buồng chân không trong suốt; bơm chân không vòng nước, bộ điều hòa không khí AC 1; một bộ bình chân không bằng thép không gỉ được đặt trên thân máy.
Đường kính bình chân không			Tiêu chuẩn
Hệ thống nước mềm
Bể chứa nước			Bình chứa nước mềm được tách rời khỏi thân máy để dễ dàng vệ sinh và bảo trì. Bình được trang bị van điện từ Colt, van kim bằng thép không gỉ, bơm làm mát, bình chứa nước tuần hoàn và bộ làm mát. Bình chứa nước được tích hợp vào thân máy.
Hệ thống đường ống nước làm mát
Vật liệu của các đường ống dẫn nước chính vào và ra			S201
Vật liệu của ống dẫn nước vào và ra của nhánh sông			Ống đồng
Đường kính ống dẫn nước vào và ra			Tiêu chuẩn
Van điều chỉnh lưu lượng			Van kim
Thương hiệu van điện từ			Colt
Hiển thị áp suất nước đầu vào			Đồng hồ đo áp suất
Hiển thị nhiệt độ nước đầu vào			Nhiệt kế
Hiển thị nhiệt độ nước hồi			Nhiệt kế
Đường ống nhánh của đường ống chính			Đã cấu hình
Hệ thống đường ống nước làm mát
Vật liệu của các đường ống dẫn nước chính vào và ra			SS304
Vật liệu của ống dẫn nước vào và ra của nhánh sông			Ống đồng
Đường kính ống dẫn nước vào và ra			Tiêu chuẩn
Vật liệu			Được làm từ thép hình chữ U chất lượng cao, trang bị các tấm đệm giảm chấn đặc biệt. Nó hoạt động ổn định và không cần nền móng đặc biệt.
Quy trình sản xuất			Hàn
Cấp độ bền			9N·m/cm³
Phương pháp xử lý nhiệt			Không có
Phương pháp giảm xóc			Miếng đệm giảm chấn tròn bằng sắt
Ray dẫn hướng di chuyển dọc trục			Chưa được cấu hình
Ray dẫn hướng di chuyển ngang			Chưa được cấu hình
Bánh xe			Đã cấu hình





1. Bộ cấp thức ăn (hình ảnh chỉ mang tính chất tham khảo, sản phẩm thực tế sẽ được ưu tiên);

vật liệu	Thân máy cấp liệu bằng thép không gỉ, có hệ thống khuấy ngang.
Cấp nguồn cho động cơ	0,55 KW
Chế độ điều chỉnh tốc độ	Bộ điều khiển biến tần AC thương hiệu “Sunichi”
Dạng vít	Loại trục vít đơn dùng nhiên liệu đẩy
Loại vít	Ốc vít ăn khớp
Tỷ số tốc độ giảm tốc	i=17
phễu	(Hình ảnh chỉ mang tính chất tham khảo, sản phẩm thực tế sẽ được ưu tiên;)
vật liệu	Thép không gỉ
Thể tích phễu	Tiêu chuẩn
Dạng trộn	Tiêu chuẩn



2. Đầu thay lưới lọc vật liệu dạng tấm treo và khuôn tạo hạt

chức vụ	Nó được gắn cố định giữa đầu xả của nòng súng và đầu súng.
Nguyên vật liệu	Vật liệu này là vật liệu 304.
Thời gian thay đổi mạng	< 2 giây
Xử lý bề mặt bên trong khuôn	Mạ crom cứng tôi luyện
khẩu độ	Đường kính 2,8 mm
Số lỗ	3 lỗ; có thể tùy chỉnh





3. Hệ thống điều khiển điện (hình ảnh chỉ mang tính chất tham khảo, sản phẩm thực tế sẽ được ưu tiên);

Điều khiển PLC
điện áp	3X380V, 50HZ
chức vụ	thân máy bay
điện áp	3X380V, 50HZ
Hệ thống điều khiển tốc độ động cơ chính	Công suất 4kW (AC), sử dụng biến tần “Sunichi”.
Hệ thống điều khiển tốc độ cấp liệu	Công suất 0,55kW (AC), sử dụng biến tần “Matsunichi”.
Công tắc tơ AC chính	Thương hiệu dành cho các sản phẩm Kunlun Tongtai
Công tắc tơ AC nhỏ	Sản phẩm thương hiệu Kunlun Tongtai
Nút điều khiển, đèn báo	Áp dụng các sản phẩm mới của công ty Kunlun Tongtai







4. Danh sách phụ tùng thay thế miễn phí:

con số	tên	Số lượng	ghi chú
1	Hộp dụng cụ	1 bộ
2	Dữ liệu ngẫu nhiên	1 bộ
3	Hướng dẫn về điện	1 bộ





5. Điều khiển liên khóa:

a. Bảo vệ quá tải dòng điện của bộ động cơ chính và bảo vệ ngắt mạch liên động tủ điều khiển điện.

b. Hệ thống điều khiển động cơ chính và hệ thống điều khiển động cơ cấp liệu thiết lập cơ chế bảo vệ khóa liên động lẫn nhau.

c. Bảo vệ liên động hộp số và hệ thống bôi trơn.

d. Bảo vệ quá tải áp suất đầu và ngắt mạch liên động tủ điều khiển điện.

e. Kết nối chốt nylon giữa động cơ chính và hộp số, nhằm mục đích bảo vệ chốt nylon bằng cách ngắt quá tải momen xoắn.



6. Dữ liệu ngẫu nhiên, 1 bộ:

1. Hướng dẫn lắp đặt và sử dụng thiết bị.

2. Hướng dẫn sử dụng hệ thống điều khiển tự động điện.

3. Sơ đồ tổ hợp vít chính.

4. Danh sách giao hàng theo đơn vị.



Các tiện ích công cộng của khu nhà (được khách hàng cải thiện tùy theo tình hình)



Yêu cầu kỹ thuật đối với cơ sở vật chất của đơn vị:

Yêu cầu về thông số điều khiển điện tử:

con số	tên	thông số kỹ thuật
1	Điện áp nguồn	Hệ thống 3 pha 5 dây 380V±10%
2	Tần số công suất	50Hz±1%
3	Mức độ IP	IP43
4	Điện áp điều khiển	AC220 V
5	Độ ẩm môi trường	0 đến 40 ℃
6	Độ ẩm tương đối	≤80%, không ngưng tụ
7	Mặt cắt lắp đặt	≤1000 M
8	Loại điều khiển	Điều khiển thiết bị thông thường
9	phần tử đo nhiệt độ	Phạm vi đo của cặp nhiệt điện loại K là 0-400℃.





Nhu cầu nước:

Nước tuần hoàn ngoài: dùng để làm mát nước tuần hoàn trong, nguồn nước tuần hoàn ngoài: tùy theo điều kiện thực tế, có thể bố trí tháp giải nhiệt hoặc bể chứa 25 ~ 50m3 bên ngoài tường nhà xưởng sản xuất, và dùng máy bơm để bơm nước tuần hoàn ra ngoài.

con số	tên	đơn vị	dữ liệu
1	Môi trường nước		Nước máy
2	Xả nước		6 m³/h
3	cái đầu		45m
4	Áp suất nước		Không nhỏ hơn 0,16MPa
5	Công suất bơm	Kw	Theo cấu hình lưu lượng nước và cột áp





Nước tuần hoàn bên trong:

Chất lượng nước: Phải chọn nước cất hoặc nước máy.

Nhu cầu dầu:

Dầu hộp số truyền động chính: Dầu hộp số chống mài mòn 150#.

Sau khi việc lắp đặt và gỡ lỗi thiết bị đạt yêu cầu, dầu hộp số cần được thay thế ba tháng một lần, lần thứ hai là sáu tháng một lần, và sau đó mỗi năm một lần.
